Линзовые компенсаторы предназначены для трассировки прямоугольных и круглых трубных магистралей. Используются в Кызыле на газовоздуховодах и для прокачки жидких составов давлением ниже 1,6 МПа и температурой до +300 0. Изделия представляют сварную конструкцию, где линза собрана сваркой из двух тарелок без дна. Линз может быть несколько, внутреннее сопротивление гасится встроенной направляющей трубой.
Изделия предназначены для малоагрессивной среды, используются в Кызыле при осевых и шарнирных нагрузках, неразборные.
Компенсатор линзовый – виды, технические условия
Устройство компенсаторов линзовых, размеры, применяемые материалы соответствуют:
- ОСТ 34-10-(569-581)-93;
- ПГВУ 242-86;
- ПГВУ 243-86;
- ПГВУ 244-86;
- ПГВУ 245-86;
- ПГВУ 246-86;
- ПГВУ 247-86;
- ПГВУ 248-86;
- ПГВУ 249-86;
- ПГВУ 334-79;
- ПГВУ 335-79;
- ПГВУ 336-79;
- ПГВУ 337-79;
- ПГВУ 338-79;
- ПГВУ 339-79;
- ПГВУ 324-77;
- ПГВУ 325-77;
- ПГВУ 326-77;
- ПГВУ 327-77;
- ПГВУ 328-79;
- ПГВУ 329-77;
- ПГВУ 330-77;
- ПГВУ 331-77;
- ТУ 3683-016-00220302-98.
Изделия применяются на трубопроводах ДУ 100-2200 мм, на прямоугольных воздуховодах, востребованы в нефтяной и газовой промышленности, металлургии, в тяжелом и военном машиностроении.

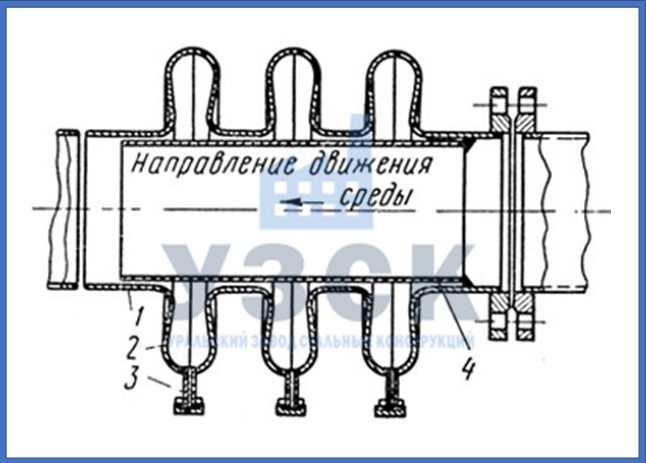

Каждый компенсатор представляет линзу, сваренную из двух половин тонкостенной конструкции способной принять 8 мм расширения или сжатия. В зависимости от расчетов, для приема изменения длины трубы устанавливают конструкцию из 1-4 компенсаторов. Они называются осевыми.
Угловой линзовый компенсатор принимает нагрузки, предупреждая деформацию в угловой, П-, Г-, Z-образной плоскости. Устройство включает сваренные полулинзы, патрубки, но не предусмотрено внутренних направляющих.
Линзовые сдвоенные компенсаторы служат для гашения сдвиговых и угловых нагрузок. В них применяются шарнирные узлы и устанавливается усиливающая подушка.
Все линзовые компенсаторы устанавливаются только методом сварки, с предварительной растяжкой.

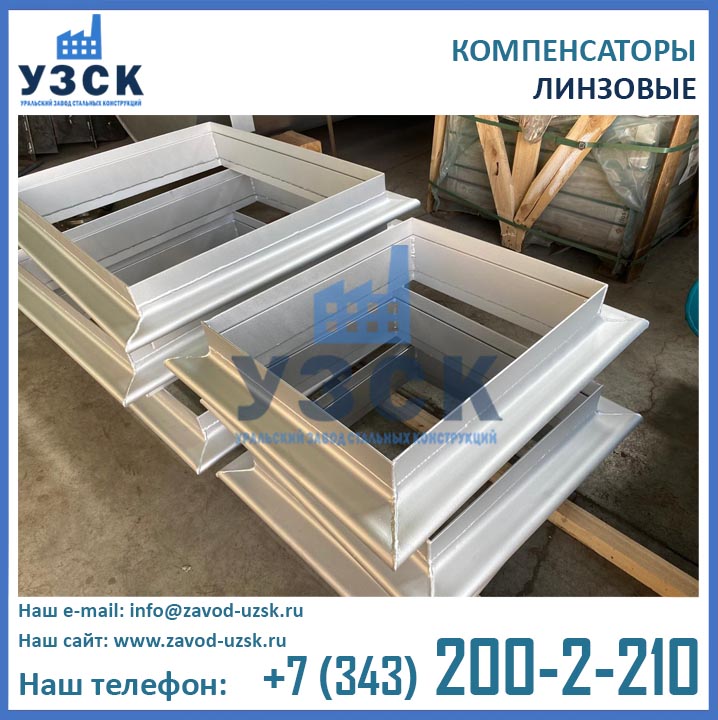

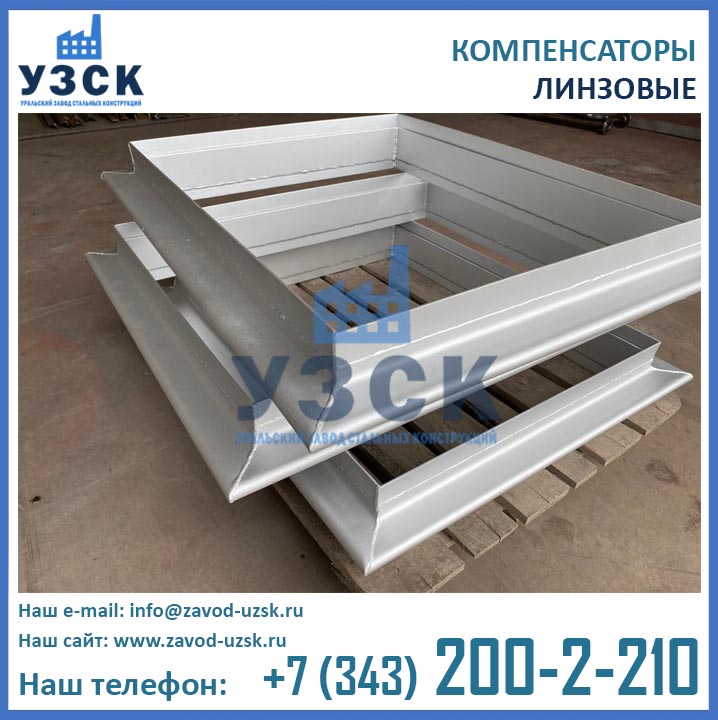

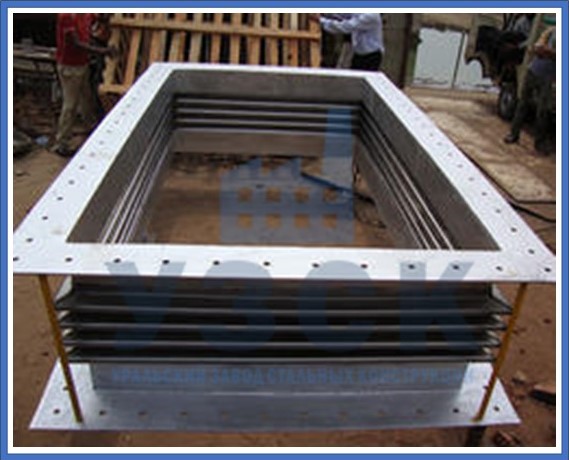

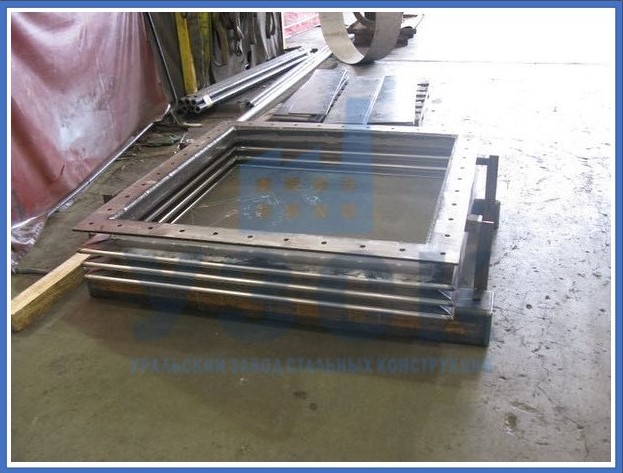

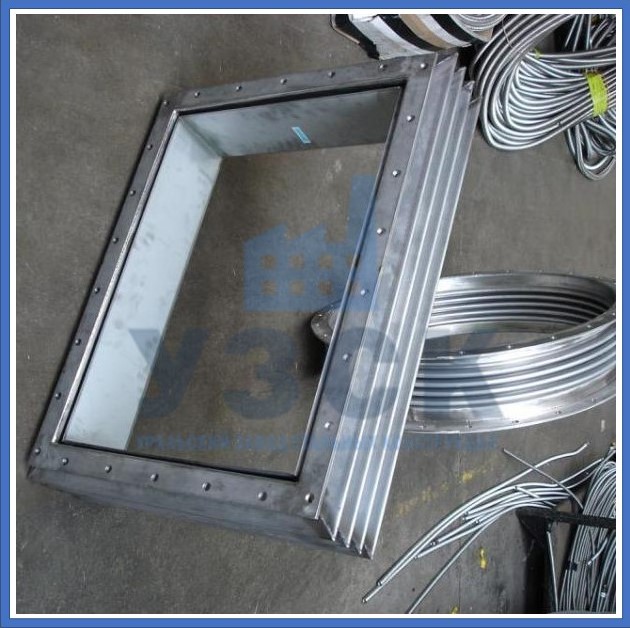

Прямоугольные линзовые компенсаторы используются в газотурбинном оборудовании, в химической и нефтяной отрасли. Работают изделия при температуре 400-600 0 С, максимальный размер прямоугольного короба 7500*10000 мм. Могут иметь фланцевое и сварное соединение с трубой.
Производство и продажа линзовых компенсаторов в УЗСК в Кызыле
Все разновидности линзовых компенсаторов производятся на нашем заводе стальных конструкций. Особенностью этих изделий является соединение полулинз в широкой и узкой части. Здесь возникают напряжения, ослабляющие конструкцию. Изделия требуют выравнивания температурных напряжений в специальных печах. В корпус компенсаторов вмонтированы конденсатоотводчики, предупреждающие скопление жидкости в газовых магистралях.
На заводе используются новые технологии прокатки металла, что позволяет менять форму линз под запрос. Мы изготавливаем тарелки из конструкционной стали, но готовы выполнить изделие из нержавеющей стали, с шарниром и усиливающей конструкцией.
Качество сварочного шва контролируется лабораторией, методом неразрушающего контроля. На каждое изделие оформляется ПС, с приложением сертификатов на материалы, использованные в производстве.
Купить линзовые компенсаторы в УЗСК можно со склада или по предварительной заявке. Для оформления заказа нужно связаться с менеджером любым способом, указанным на сайте производителя. Здесь же можно получить информацию, как выгодно купить изделие, ознакомиться с прайс листом, получить информацию об акциях и скидках на цену отдельных изделий.

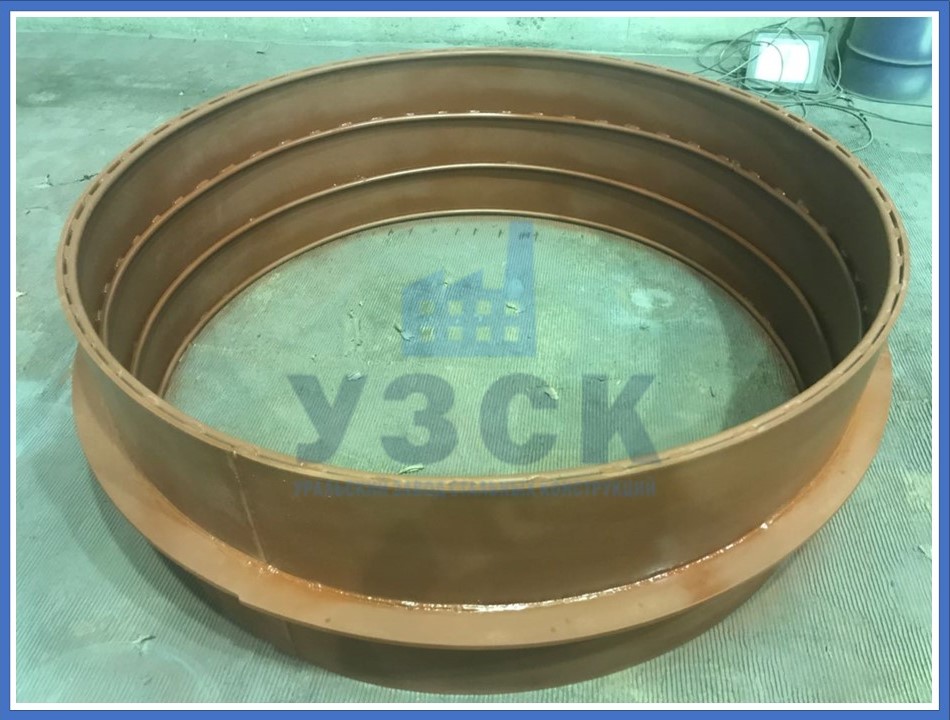

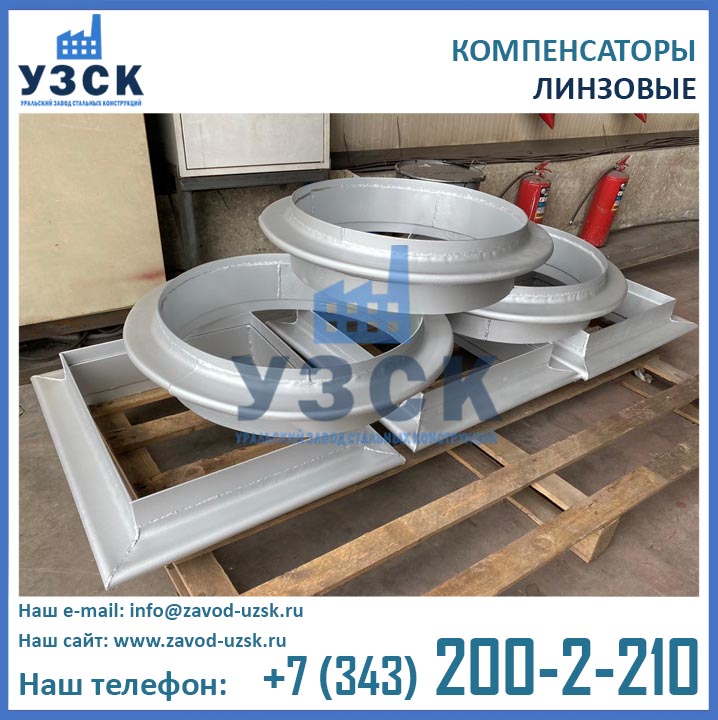

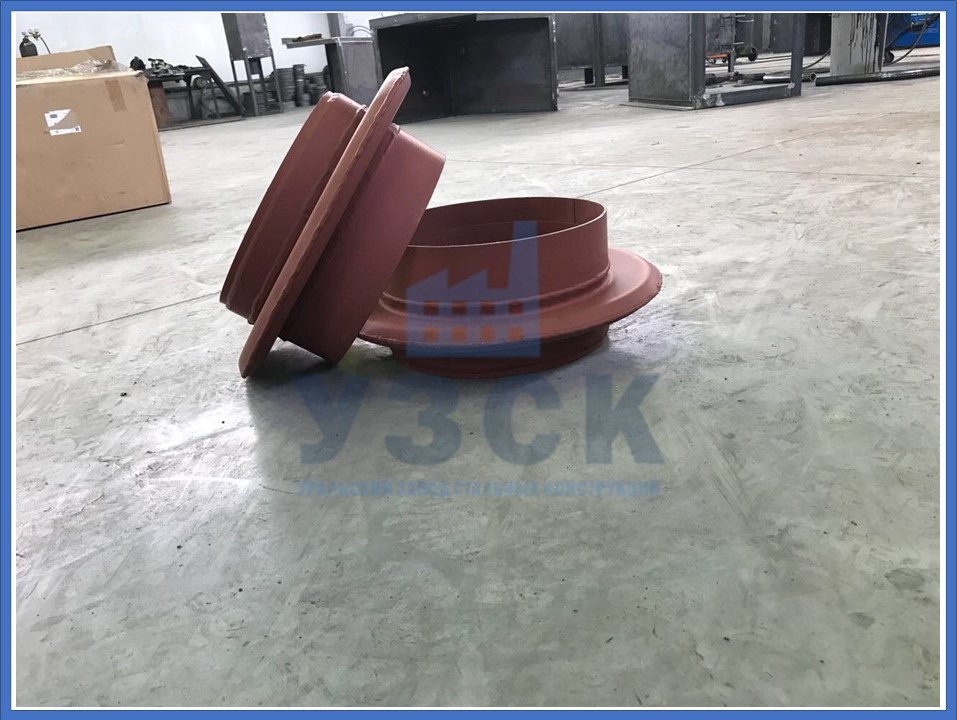

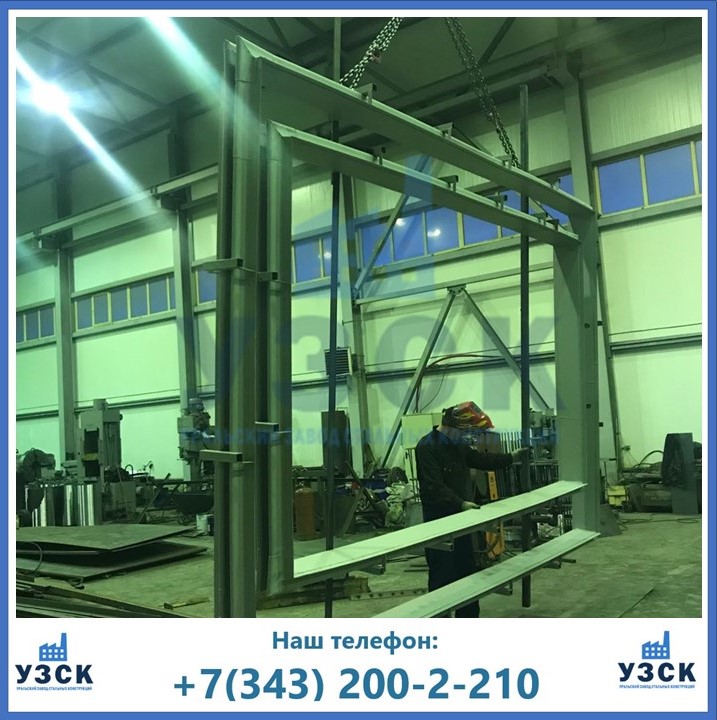

Фото нашей продукции
